摘要：針對現有超纖皮革用含浸槽在聚氨酯漿料更換、含浸槽清理中存在的問題，根據剪叉原理設計的含浸槽升降機，實現了含浸槽的升降及可移動性，克服了使用者勞動強度大、生產效率低的問題?，F(xiàn)場試驗及試運行證實該設計方案可靠，對超纖皮革及合成革生產具有實用性和推廣價值。

0引言

超纖皮革基布被引入涂布機含浸槽浸入聚氨酯漿料中，經過反復“浸漬—壓榨—浸漬”預處理后，進入水洗槽進行水洗預凝固，最后通過燙平、拉幅、烘干、貼膜形成真皮感極強的超纖皮革。含浸槽盛有聚氨酯漿料固定于涂布機上，由于含浸槽中聚氨酯漿料需要根據所生產的超纖皮革的顏色及時更換，每次清理、更換需要24小時左右，給更換聚氨酯漿料和清理帶來極大的不便，增加了勞動強度，極大地降低了生產效率，成為制約超纖皮革生產效率的瓶頸。作者根據剪叉原理設計了高效的超纖皮革用含浸槽升降機。

1含浸槽升降機方案設計

1.1技術參數

根據超纖皮革廠家提供設計參數及計算：舉升高度范圍：H=300～1000m含浸槽質量：M1=850～880kg聚氨酯漿料質量：M2=7150～7200Kg

1.2結構及工作原理

含浸槽升降機設計方案采用水平推鉸接式，如圖1所示。含浸槽升降機主要有四部分組成，其包括托架、機架、支撐桿、液壓缸等。液壓缸固定于下機架下端水平放置，活塞桿與兩支撐桿鉸接。按剪叉運動原理，通過活塞桿水平推拉支撐桿，使支撐桿收放，實現上機架的垂直升降。如圖2所示。

2主要構件設計

2.1托架設計

托架主要用來支撐含浸槽及聚氨酯漿料的重量，對支撐桿進行固定和導向。其導軌主要用來限定支撐桿上面滾輪沿軌道的運動，如圖3所示。依據含浸槽底座尺寸設定托架總體尺寸為：托架總體尺寸（3800×3400）mm。在托架上設有兩條用于滾輪滾動的軌道，左端設有固定鉸鏈座用于連接支撐桿的。整個托架主要由槽鋼（Q235A140×58）架體構成。

2.2下機架

機座用來支撐托架、含浸槽、聚氨酯漿料及4根支撐桿的重量，同時用于固定油缸和支撐桿一端。其上導軌主要用來保證支撐桿滾輪沿軌道的運動，如圖3所示。機座總體尺寸設定為：機座總體尺寸（4285×3400）mm。機座四周設有固定升降機的預裝螺栓孔，并設有兩條用于滾輪滾動的軌道及限位器，左端設有固定鉸鏈座用于連接支撐桿，設有液壓缸支座。整個機座主要由槽鋼（Q235A140×58）架體構成。

2.3支撐桿

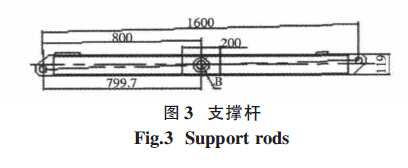

支撐桿主要結構有：支撐桿鉸接孔、銷釘孔等，支撐桿共有4根支撐桿組成，均選擇采用Q235A槽鋼120×53焊接成型。結構及尺寸如圖3所示。

3載荷計算

3.1總載荷計算

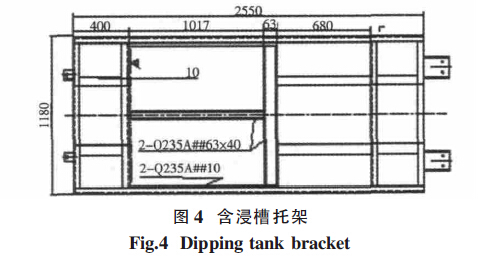

總載荷M由含浸槽質M1量、漿料質量M2、托架M3和支撐桿質量M4組成。根據廠家提供設計參數及計算：含浸槽質量：M1=850～880kg聚氨酯漿料質量：M2=7100～7170kg含浸槽托架質量：M3含浸槽的托架主要用于支撐含浸槽。由槽鋼焊接而成，如圖4所示。槽鋼規格有兩種：Q235A槽鋼100×4，其質量比為10.007kg/m，Q235A槽鋼63×40，其質量比為6.634kg/m。

M3=[2.550×2+（1.180-2×0.048）×4+0.68×2+（0.4-2×0.048）×4]×10.007kg/m（1.017+1.084）×6.634kg/m=134kg
含浸槽托架質量：取M3=135kg
支撐桿質量M4=1.6×4×10.007kg/m=64kg
總載荷M=M1+M2+M3+M4=880+7135+135+64=8215kg。

3.2升降機機構自由度計算

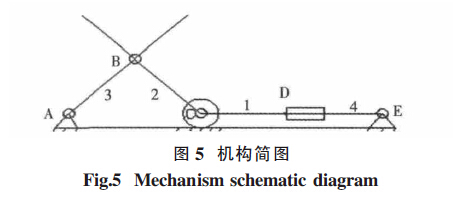

升降機機構運動簡圖如圖5所示。

原動件數Q=1（活塞桿），低副的數P1=5，高副的數Ph=1，活動構件的數N=4。
自由度：F=3N-（2P1+Ph）=3×4-（2×5+1）=1
由計算知：機構自由度F=原動件數Q，故該機構具有確定的運動。

3.3支撐桿強度校核

（1）支撐桿件組受力分析。以支撐桿2和支撐桿3組成的支撐桿件組作為研究對象，進行受力分析（另一側支撐桿效果相同，如圖6所示。

由計算知總載荷M=8215kg如圖支撐桿件組承受的托架壓力有4個等效力：T1、T2、T3、T4（其中T3、T4為另一側支撐桿所受的壓力），所以支撐桿2所受托架的壓力為：T1=Mg/4=20537N

根據受力平衡條件：N1=N2=T1=T2=20537N
P1=P2

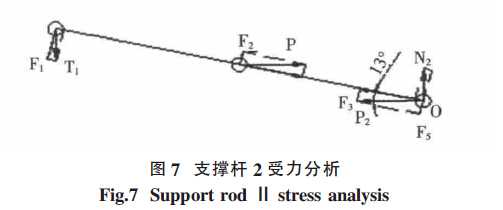

其中，N1—底座對支撐桿3的支反力；N2—底座對支撐桿2的支反力；P1—底座對對支撐桿3的水平支反力；P2—液壓油缸對支撐桿2的主動推力。（2）支撐桿2受力分析。支撐桿2受力分析（如圖7）。

由靜力平衡條件，對O點取矩，即：ΣM0=0T1×L×cosθ-P×L/2×sinθ=0剪叉中間銷軸對支撐桿2的擠壓力：P=2T1cosθ

由牛頓定律知，銷軸所受的作用力P1=2T1cotθ由此可知，托架下降越低銷軸所受的作用力P1就越大。為防止支撐桿2卡死取：
θmin=13°
則托架下降至最低點時，銷軸所受的最大作用力P1=179545N，液壓缸活塞桿的推力：
P2=179545N
F1=T1cos13°=20000N
F2=Pcos77°=40000N
F3=P2sin13°=40000N
F4=N2sin77°=20000N
F5=F3-F4=20000N

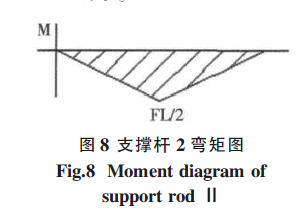

（3）支撐桿2的強度校核。根據上述計算，彎矩圖如圖8所示。

從彎矩圖8看出，截面B處為彎矩最大。Mmax=F1×L/2=16000Nm。最大應力σmax在離中性軸最遠的截面B處。對B處進行校核。

對B點截面的彎截面系數Wb計算，如圖9所示。

根據所設計的支撐桿，在B點處的結構尺寸為：b1=0.065m，b2=0.037m，
h1=0.12m，h2=0.104m，h3=0.08m，h4=0.05m。

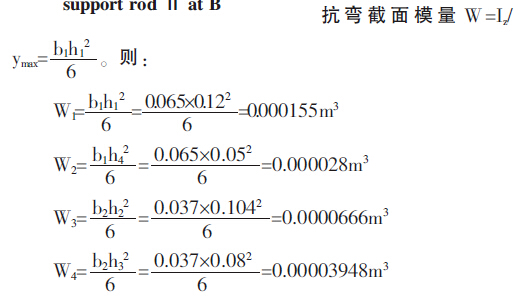

所以，總的抗彎截面模量：Wb=W1-W2-W3+W4=0.00010178m

B處進行抗彎強度校核：

σmax=MmaxWb=148.6MPa<[σ]=375MPa

同理，對截面B處進行抗彎強度校核:σmax=MdWb=0.7Mmax0.8Wb=157MPa<[σ]=375MPa

由上可見，B處滿足強度條件。支撐桿2為小柔度桿受壓，其穩定性校核應按強度問題計算。綜上所述，支撐桿2滿足強度要求。

4銷軸設計

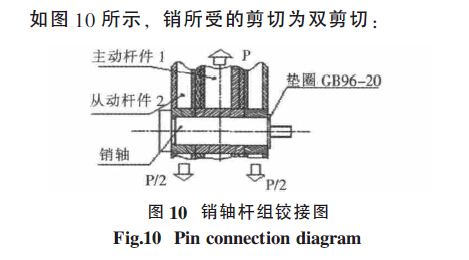

支撐桿2、3用銷軸連接，選用45＃鋼。剪切許用應力：[τ]=155MPa。其結構結構如圖10所示。選銷軸直徑d=50mm，銷軸按剪切強度進行校核。

如圖10所示，銷所受的剪切為雙剪切：τ=P/2πd2/4≤[τ]=155MPa其中：P—主動支撐桿1作用在銷軸上的力；d—銷軸的直徑；τ—銷軸所受實際剪切應力。計算得：d≥35mm所以，取d=50mm，能夠滿足剪切強度要求。

5液壓缸

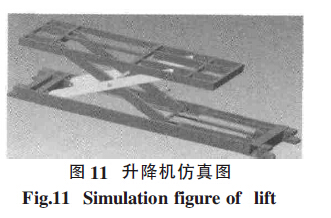

由上述計算，液壓缸活塞桿的推力：P2=P1=179545N。根據類比法，選擇液壓缸的工作壓力P=10MPa，液壓缸活塞桿直徑d=110mm，滿足設計要求。綜上，繪制三維仿真含浸槽升降機如圖11所示。

6結論

升降機用于濕法超纖皮革生產線涂布機，解決了含浸槽的升降難題，經實際使用和檢測效果理想，因此該設計方案為合成革生產線上解決含浸槽的升降問題提供一種思路，具有實際應用價值和推廣意義，也為同行類似設計的升降機提供了參考。
